WPC 거더교

WPC Girder Bridge

확폭플랜지가 형성된 Box형 거더교로 바닥판 타설시

동바리 및 거푸집 설치가 필요없는 안전성이 우수한 교량공법

WPC Girder Bridge 교량공법

Concept & Summary

확폭플랜지부가 형성된 BOX형 PSC구조로 상·하부 응력값을 최적화하여 단면효율을 증대시킨 교량공법

Distinction

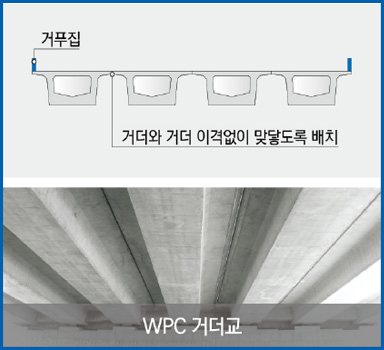

가설시 확폭플랜지부를 맞닿도록 배치함에 따라 거더사이 이격거리가 거의 없어 슬래브 시공시 작업자의 안전성이 우수

중간가로보 설치가 필요없어 기존공법대비 시공 중 시설물 낙하, 작업자 추락 등 위험성 全無

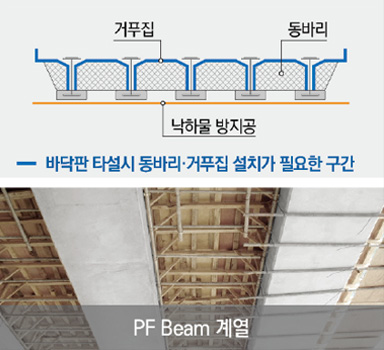

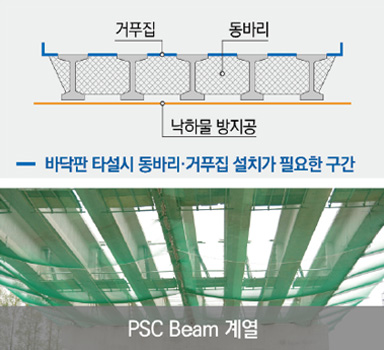

슬래브 시공시 동바리·거푸집 설치공정이 거의 없어 공사비 절감 및 공사기간 단축가능

적용사례

거더단면이 확폭플랜지부가 형성된 BOX형 단면으로 현황에 따른 적용성 우수

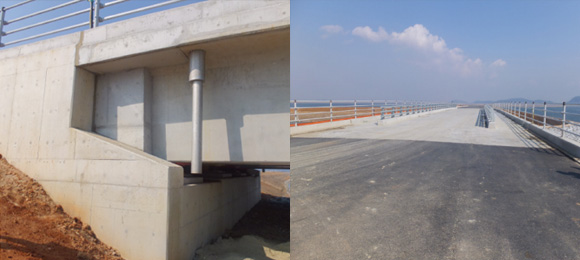

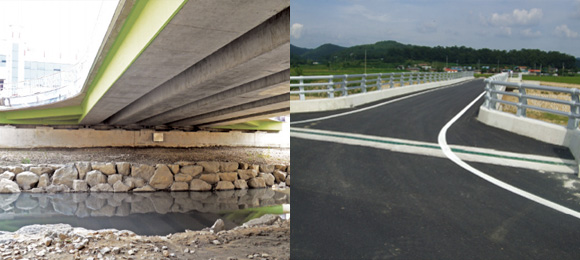

신축이음장치가 없는 반일체식 교량공법 적용사례

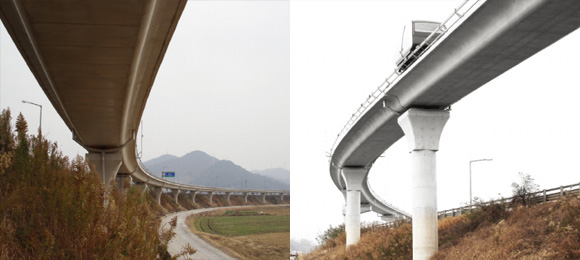

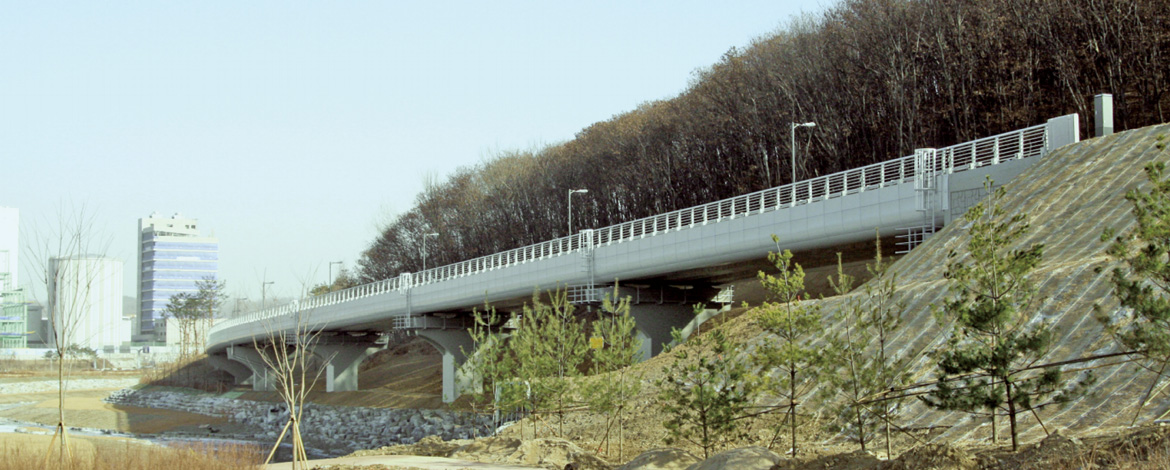

곡선교 적용사례

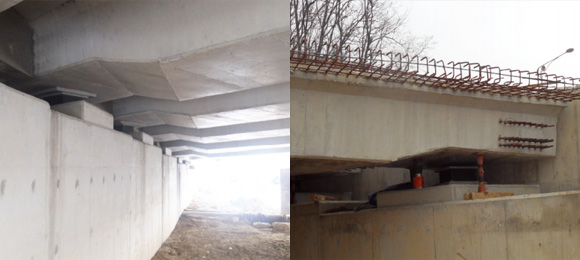

거더단부절취 형하공간 확보 적용사례
4.0m 이상의 가각부 적용사례

거더 제작공정

01

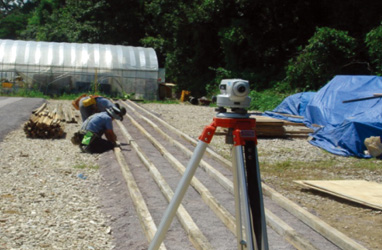

제작대 설치
02

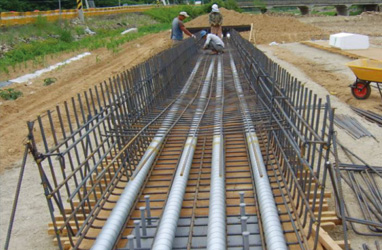

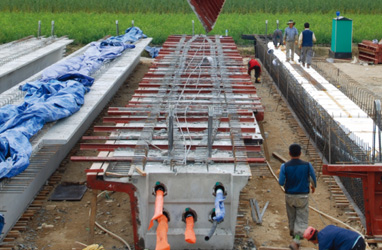

철근조립 및 쉬스관 설치
03

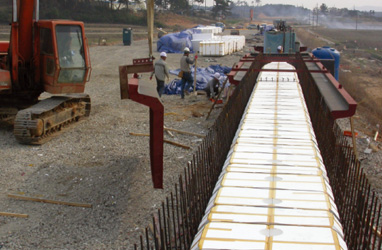

거푸집 설치 (내부 : EPS블록, 외부 : 강재)
04

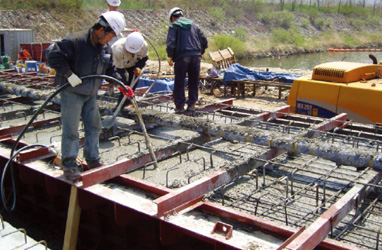

콘크리트 타설
05
증기양생 후 거푸집 탈형
06

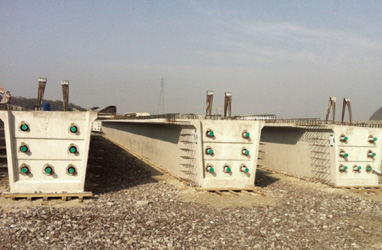

거더제작 완료
07

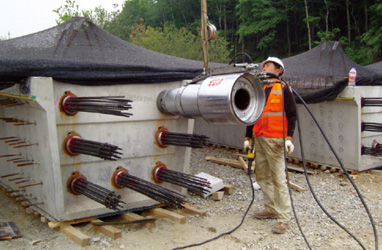

거더인장
08

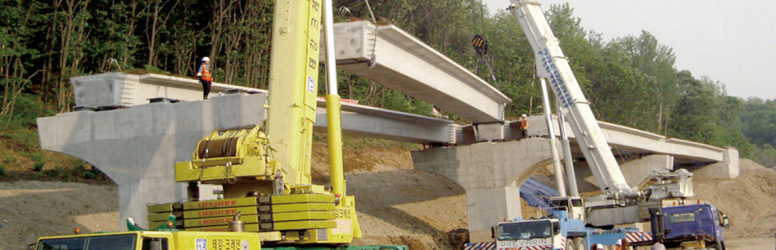

거더가설
