방음벽 전용교량

방음벽 Girder Bridge

거더내부에 방음벽 기초 앵커볼트가 매입되어

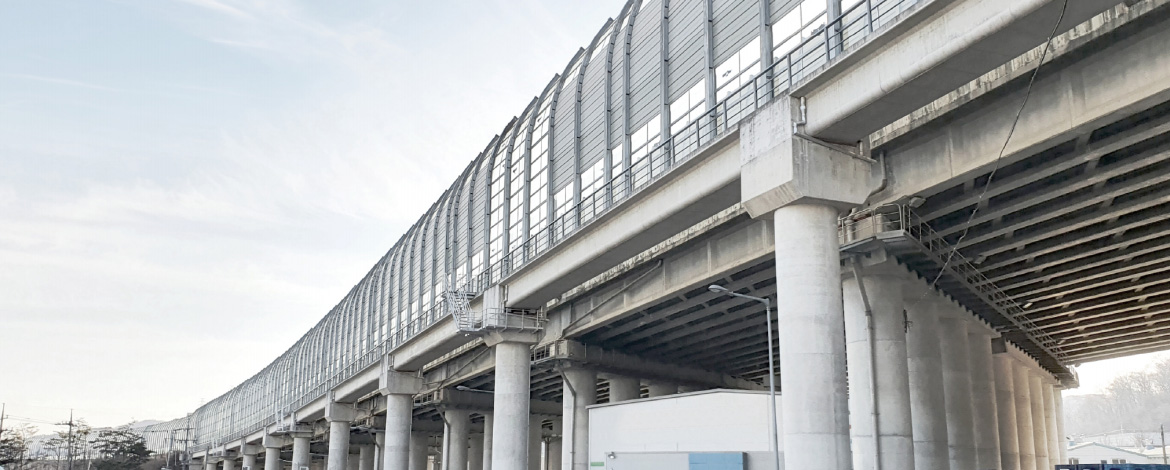

15m 이상의 高방음벽 설치가 가능한 교량공법

방음벽 Girder Bridge 교량공법

Concept & Summary

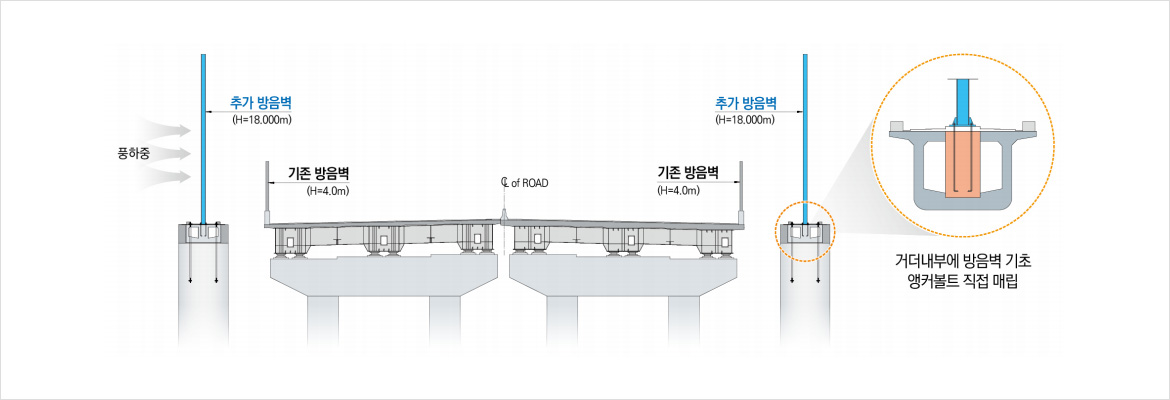

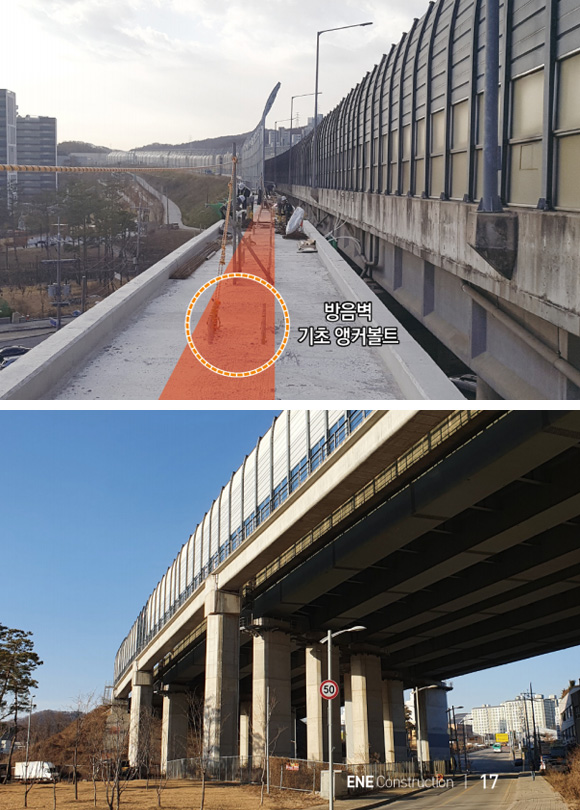

교량구간 방음벽 설치를 위해 거더 위에 별도의 바닥판 및 방음벽 기초 시공없이 거더내부에 방음벽 기초 앵커볼트를 직접 매립한 교량공법

Distinction

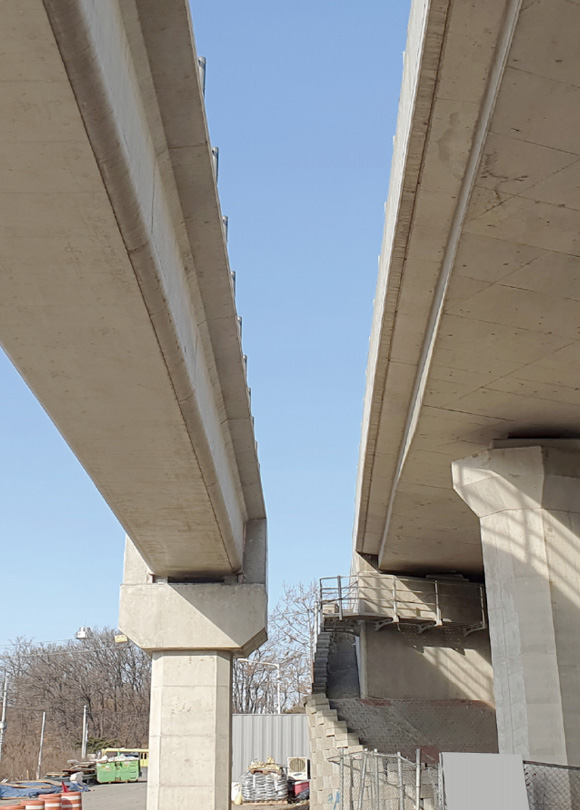

비틀림 강성이 우수한 BOX형 단면으로 15m 이상의 高방음벽 설치가능

방음벽 설치를 위한 별도의 바닥판 및 방음벽 기초 블록 시공없이 거더만으로 방음벽 설치가능

거더 제작공정

01

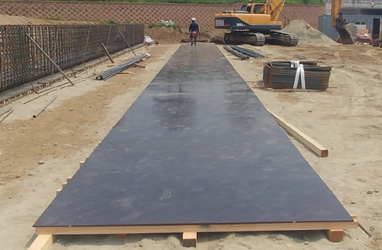

제작대 설치
02

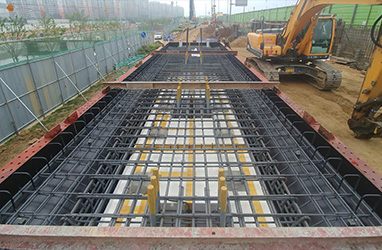

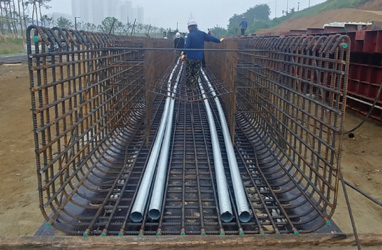

철근조립 및 쉬스관 설치
03

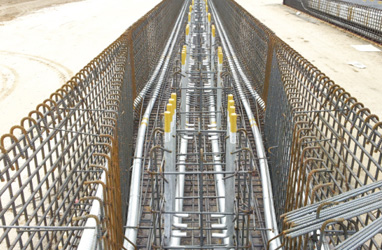

방음벽 기초 앵커볼트 설치
04

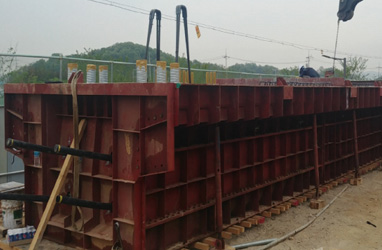

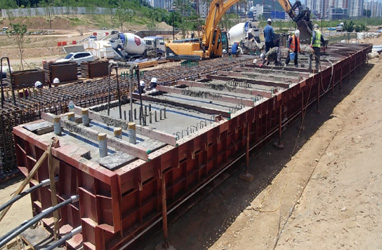

거푸집 설치 (내부 : EPS블록, 외부 : 강재)
05
콘크리트 타설
06
증기양생 후 거푸집 탈형
07

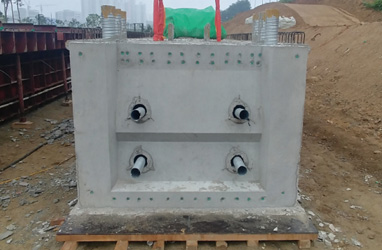

거더 제작완료
08

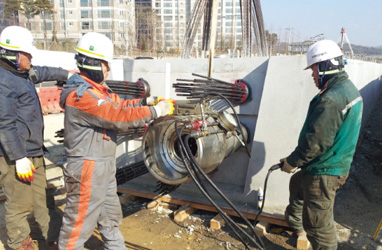

거더인장
09

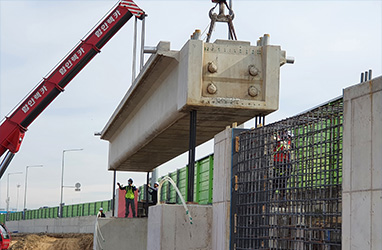

거더가설 및 강봉인장 (일체화 작업)
