합성형 라멘교

HS Girder Bridge

시공성이 우수한 교량공법

HS 라멘교 교량공법

Concept & Summary

강제자중 및 충진콘크리트 자중을 이용해 Prestress가 도입된 거더를 철근콘크리트 구조로 라멘화하여 정모멘트부는 합성형 거더, 부모멘트부는 철근콘크리트가 저항하는 구조형식

Distinction

지간 길이를 최대 45m 까지 자유롭게 적용가능 / 신축이음과 교량받침이 없어 주행성 및 유지관리성 우수

부모멘트구간이 SRC구조가 아닌 철근콘크리트 구조로 공기단축 및 시공성 우수

강재 노출부에 다양한 색채적용으로 경관연출 가능 / 공장제작으로 균일한 품질확보

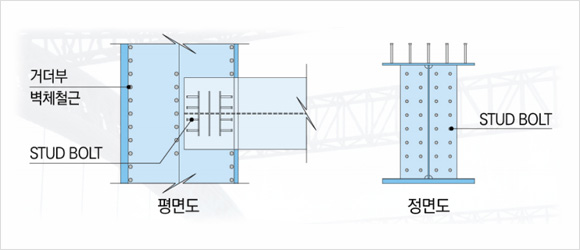

우각부 상세

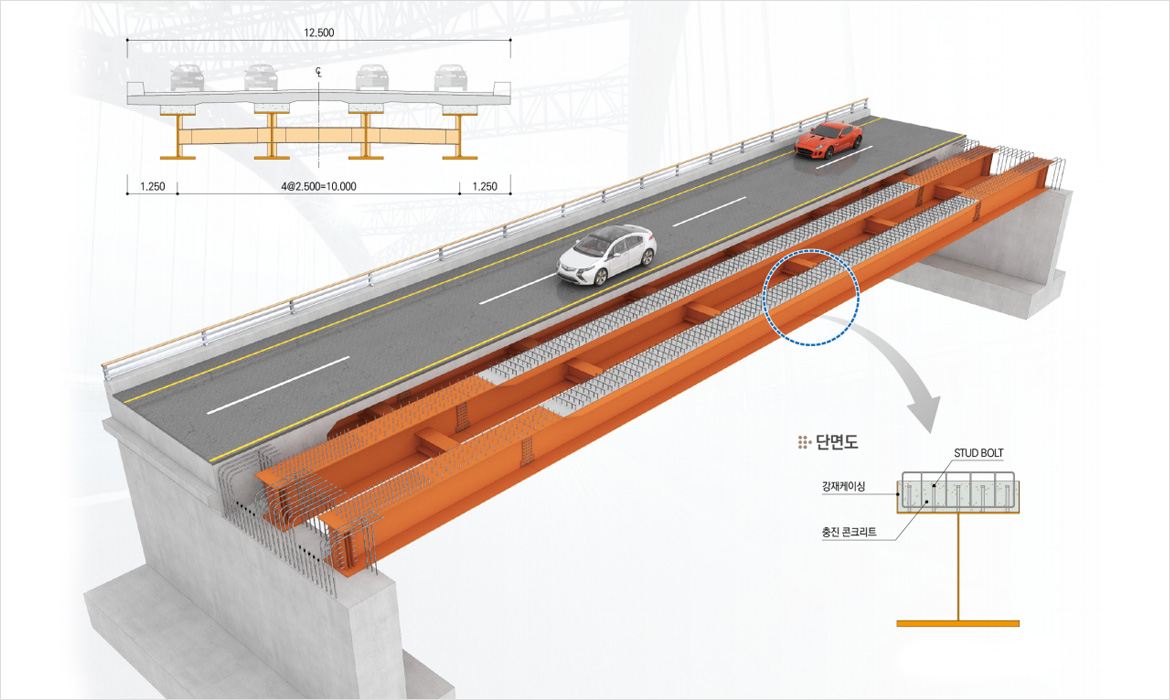

표준횡단면도

정모멘트부

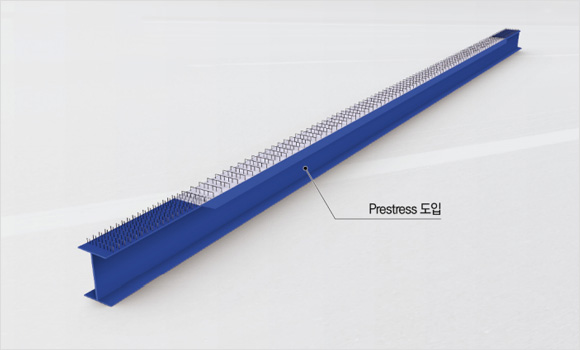

강제자중 및 충진콘크리트에 의한 Prestress 도입효과와 거더 거치후 강·콘크리트 합성단면으로 거동하는 구조형식

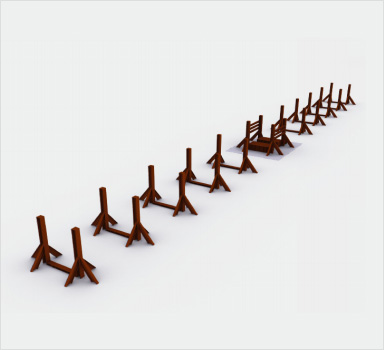

01. 제작대 설치

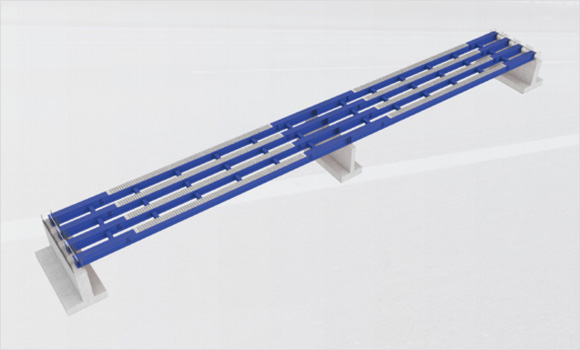

02. 주형 설치

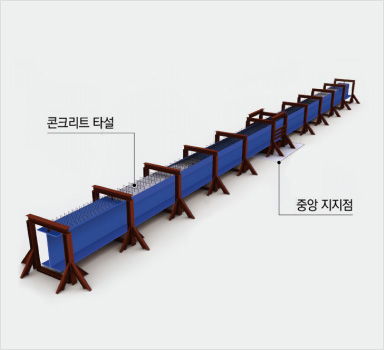

03. 충진콘크리트 타설

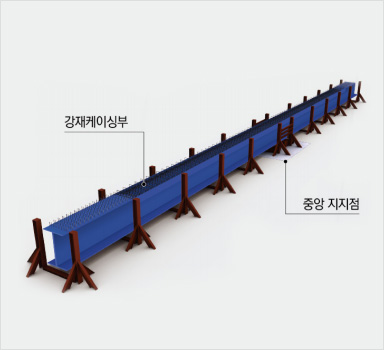

4. 거더 제작완료

부모멘트부

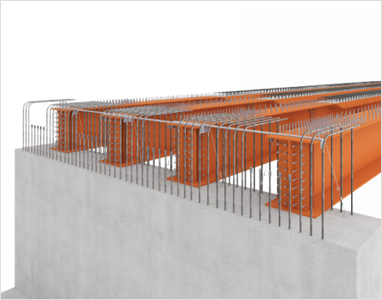

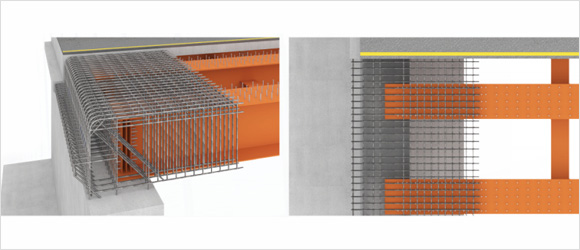

벽체철근과 간섭되지 않도록 거더단부에
부착력증대 스터드볼트 설치

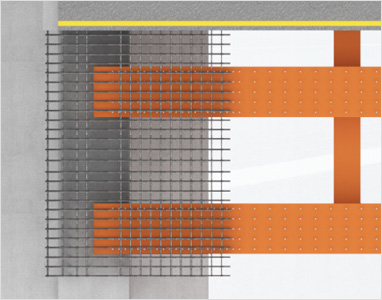

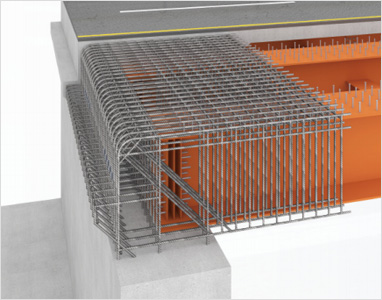

우각부 철근을 배치하여 상부바닥판과
벽체를 철근콘크리트 구조로 강결

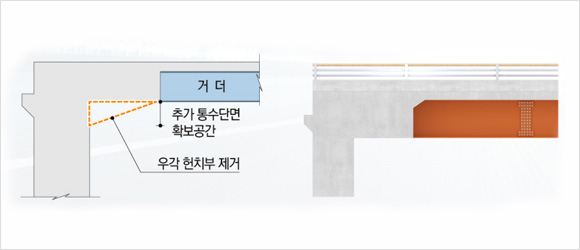

우각 헌치부 제거로 추가 통수단면
및 형하공간 확보가능

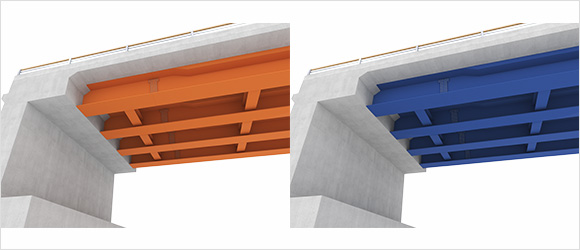

주변경관과 어울리는 채색기능
